Hallo,
möchte mich kurz Vorstellen
Rainer
Elektriker und Bastler
Ich habe nach 33 Jahren meinen Kaminofen (Buderus H307) gegen einen Buderus logaflame hlg317 getauscht.

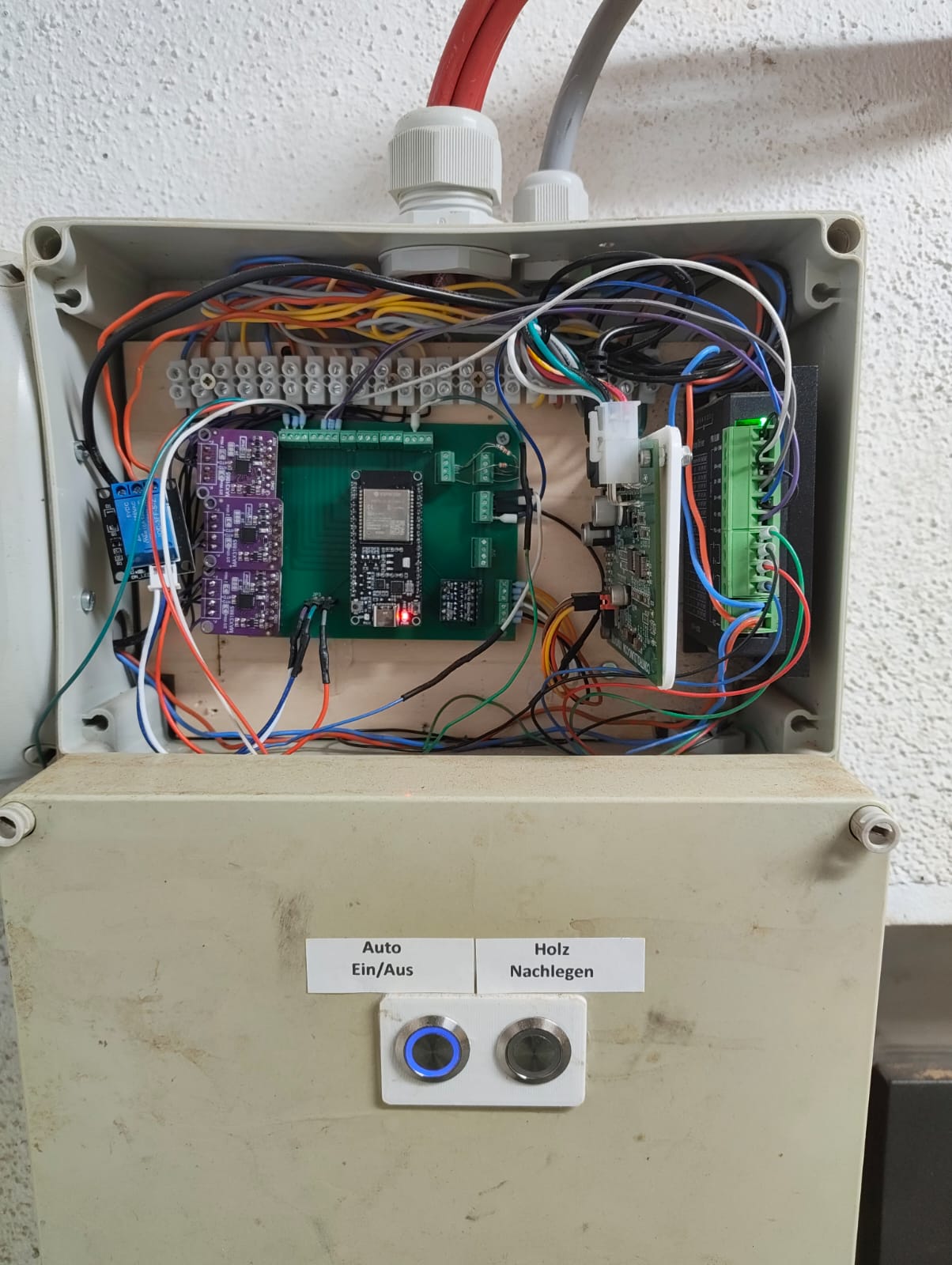

Nun habe ich eine "Abbrandsteuerung" mit einem Nema17 und einem ESP32C6 gebastelt.
Zur Erklärung
Kaminofen steht im Keller mit "Luftverbindung" zum EG da steht der Keramische Kachelofen mit ca. 5m Rauchgasweg bis zum Kamin
und ca.4m² Oberfläch
Rauchgastemp. 30cm über Ofen im Rauchgasrohr
Kamintemp. im Anschluss zum Kamin
Ablufttemp. 10cm über Raum über Ofen
Lambda-Sonde im Rauchgasrohr
Die Regelung funktioniert so
Ich gebe Rauchgastemp. vor Tagsüber 250°C Nachts 210°C (Zeiten Einstelbar)
Es gibt 3.Phasen
Anheizen: Luftschieber 100% bis Rauchgas auf 160°C dann
Hauptbrand: Motor regelt Luftschieber von 0-100% wenn O² und Temp. <190°C 15min warten, dann Meldung "Holz nachlegen"
Taster "Holz nach legen" am Ofen drücken Motor fährt auf 100% (und Holz in Ofen") wenn Temp. wieder über 160°C zurück zuu Hauptbrand Regelung
Abbrand: wenn kein Holz nachgelegt wir bei 120°C zu "Abbrand" und Motor auf 0%

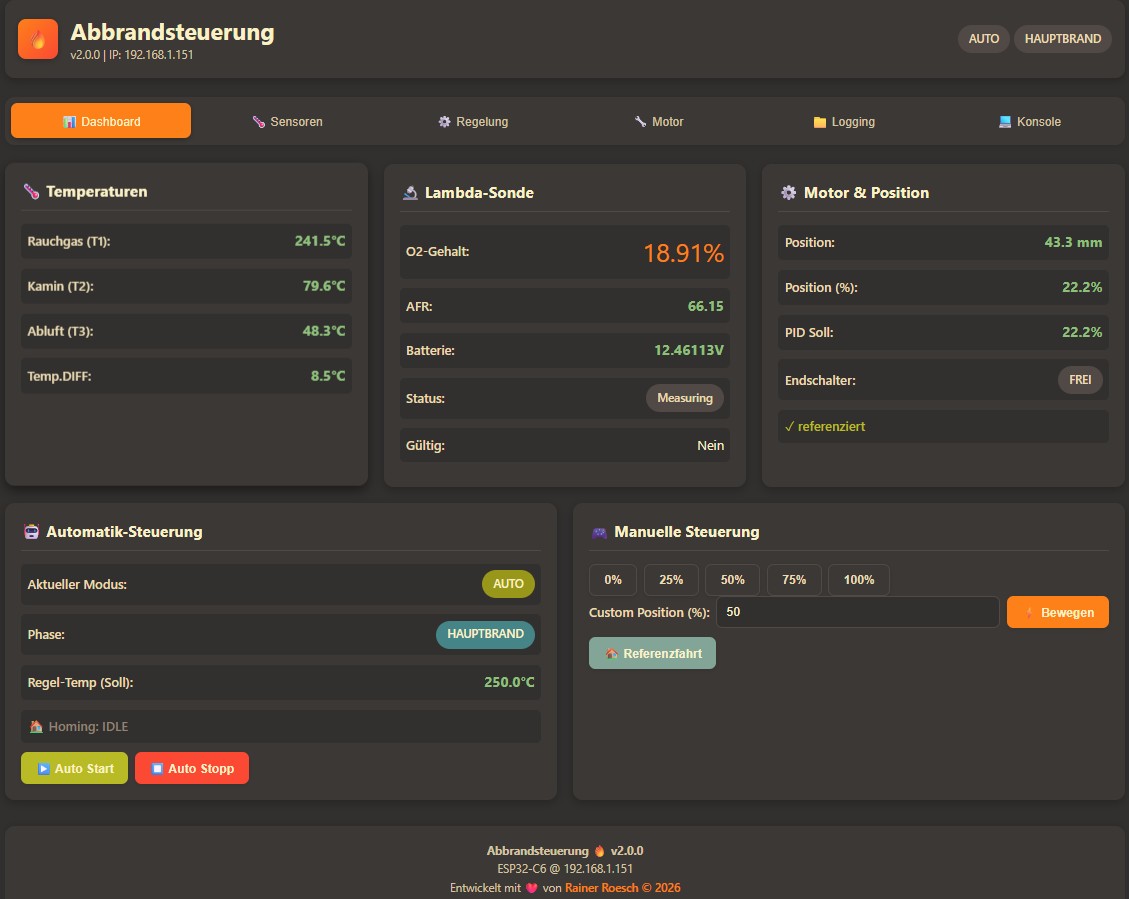

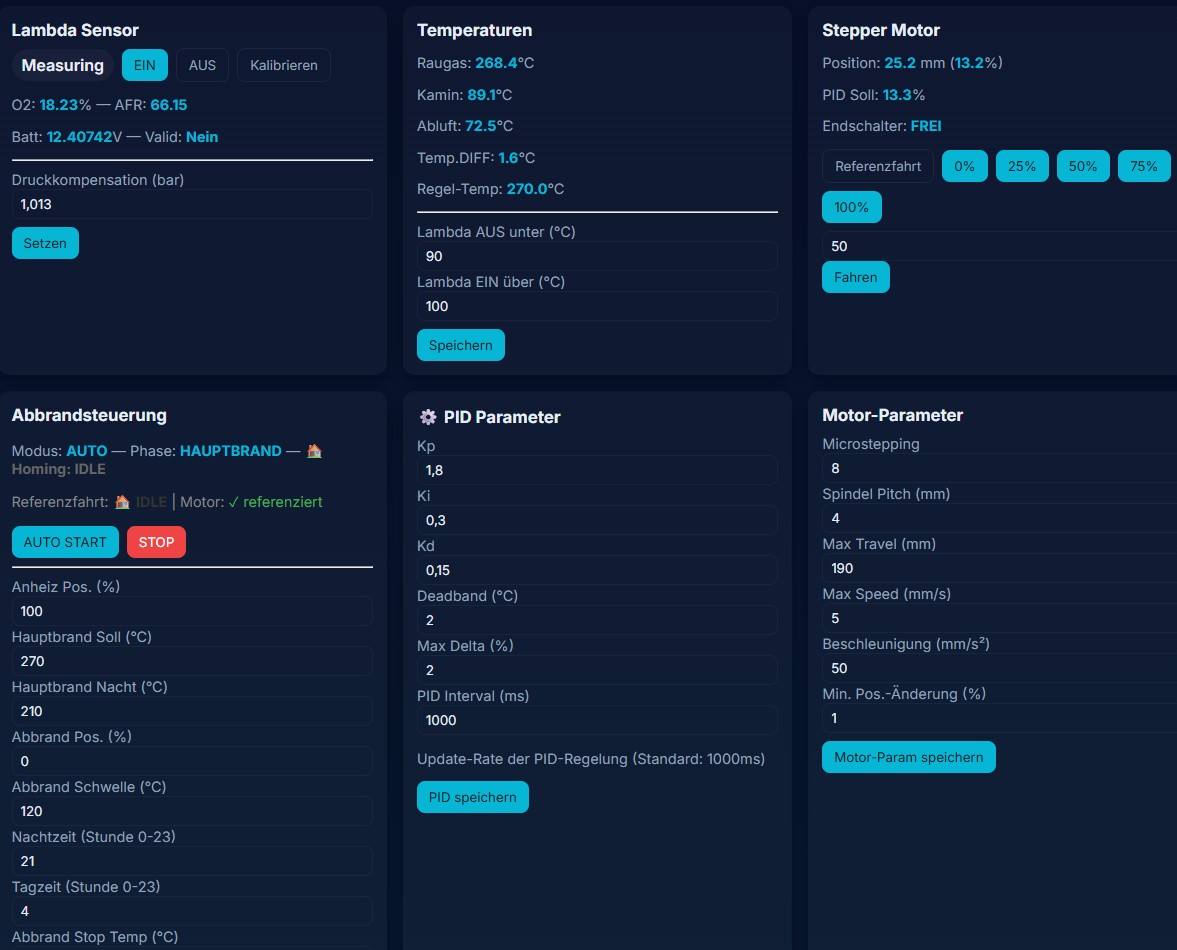

Die Gesamte Steuerung ist über WEB-UI am Smartphon oder PC einstellbar
Was haltet ihr davon ?
Gruß
Rainer
Hallo Rainer, willkommen im Forum. Ist schon praktisch, wenn man einen "ordentlichen" Beruf erlernt hat.
Hat von euch einer ein Abbrandsteuerung ?
wie funktioniert Die?
mach ich das so richtig ?
Es gibt keine richtige Beschreibung für eine Abbrandsteuerung
Ein Bekannter von mir hat einen Brunner Heizeinsatz aus den 90-igern mit werkseitiger Abbrandsteuerung und Lambdasonde im Abgasrohr. Vermutlich kann man pauschal keine perfekten Steuerungsdaten nennen. Die Hersteller werden die Steuerungstemperaturen auf ihr System abstimmen. Bei einem Eigenbau werden evtl. einige Probebrände und ggf. Korrekturen für die optimale Einstellung nötig sein. Das Thema finde ich interessant.
